Подробно
Описание

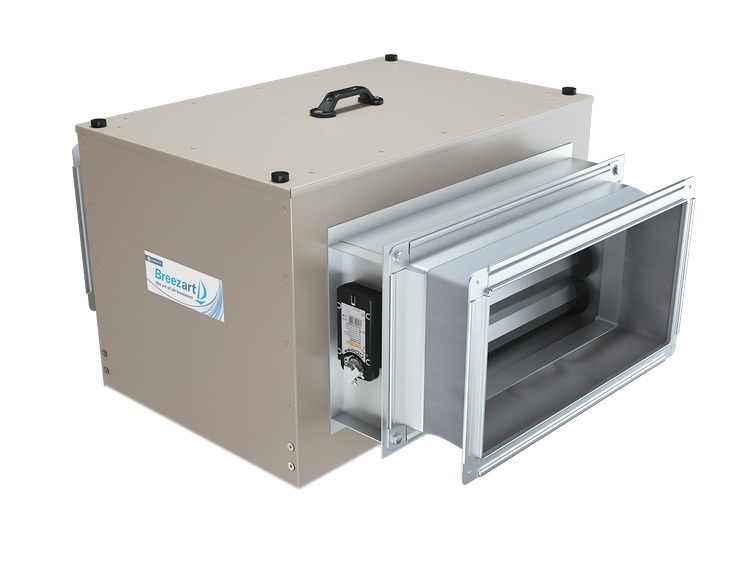

Breezart 3700 Extra NF — вытяжная установка типоразмера 3700 м³/ч. Цифровая автоматика JetLogic с датчиками, сенсорным пультом и подключением по Modbus, уровень шума 50 дБА от корпуса, масса 55 кг.
Типоразмер3700 м³/ч
Шум LpA50 дБА
Питание380 В
Масса55 кг
Технические характеристики
Нагреватель
Нет
Максимальная потребляемая мощность
1,1 кВт-380В
Максимальный ток
1,8 А
Параметры вентилятора
3270 об/мин | 1,1 кВт (серии EC, Китай)
Уровень шума LwA (акустическая мощность)
73 дБА | 81 дБА | 64 дБА (на всасывании | на выпуске | от корпуса)
Уровень звукового давления LpA от корпуса
50 дБА
Масса
55 кг
Напряжение питания
380 В
Гарантия
3 года с даты изготовления
Описание и комплектация
Вытяжная установка, совместима с приточными установками Breezart всех серий. Управление вентилятором сигналом 0-10В производится от приточной установки (скорости вентиляторов синхронизированы). Также возможно автономное управление скоростью вентилятора с помощью регулятора типа JLС101-5K
Функции автоматики
Без автоматики, управление от приточной установки Breezart. Также возможно управление от ручного регулятора JLC-101 или по Modbus от щита автоматики CP-JL202 (для поддержания заданного давления / разряжения)
Структурная схема
Структурная схема и условные обозначенияувеличить ↗
Вентиляционная характеристика
Зависимость внешнего статического давления от производительностиувеличить ↗
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры, ммувеличить ↗
Варианты исполнения
Сторона подключения
универсальная
Тип крепления
потолочное, горизонтальное напольное
Сторона тех. обслуживания
снизу для потолочных, сверху для напольных
Сторона обслуживания фильтра
снизу для потолочных, сверху для напольных, Для обслуживания необходимо свободное пространство, не менее ширины (высоты) вентустановки
Присоединительные размеры: Вход и выход: гибкая вставка 600 x 300 мм
Совместимые опции
G4C-M8
фильтрующая вставка G4 ,гофрированая, 710*445 к M8
AV63+MS5-1F
воздушный клапан, 600х300 мм, привод с возвратной пружиной, 5 н*м
AV63+MD5-1F
воздушный клапан, 600х300 мм, привод без возвратной пружины, 7 н*м
Дополнительное оборудование
JLC101-5K-W
задатчик (регулятор) расхода воздуха, 5 кОм, белый
CP-JL202
щит управления вытяжными установками для управления по Modbus и создания CAV
ALL
все приточные и приточно-вытяжные установки Breezart сбалансированные по производительности
63G-F7
внешняя секция для фильтра тонкой очистки F7
Полное название для заказа: Breezart 3700 Extra-BC-NF
Документы и гарантия
Поставляется с паспортом и руководством по эксплуатации, сертификат соответствия и требования к монтажу — во вкладке «Документация». Гарантия производителя, гарантийное и сервисное обслуживание — по всей России.
