Фонарь зенитный глухой НЕБОЗОР-200

Фонарь зенитный глухой НЕБОЗОР-200 перекрывает проёмы в наружных горизонтальных ограждающих конструкциях и даёт естественное освещение помещений под плоской кровлей. Применяется там, где вентиляция через проём и выход на кровлю не требуются.

Технические характеристики

Конструкция

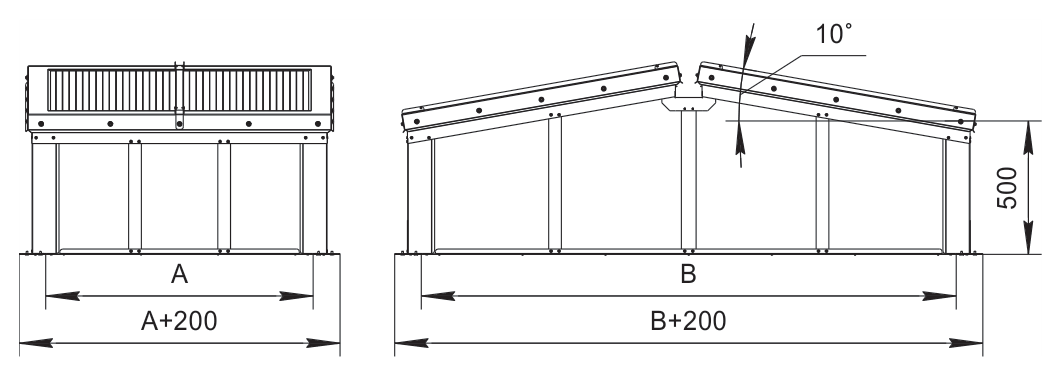

Корпус прямой, высотой 500 мм, с углом ската 10 градусов, изготовлен из оцинкованной стали. В нижней части выполнен опорный фланец для крепления к кровельной конструкции, стенки утеплены фольгированной минеральной ватой толщиной 50 мм. В исполнении М/МТ предусмотрены элементы для присоединения соседних люков и фонарей в единый блок.

Крышка закрепляется наглухо: подвижных узлов, приводов и уплотнений по открывающемуся контуру у изделия нет. Тип крышки рекомендуется выбирать с учётом требуемого сопротивления теплопередаче по СП 50.13330.2012 для конкретного климатического района. Покрытие корпуса порошковое. По специальному заказу возможно исполнение в типе У — утеплённое непрозрачное.

Принцип работы

Фонарь работает как светопрозрачная вставка в кровле: дневной свет проходит через заполнение крышки и освещает помещение, а утеплённый корпус высотой 500 мм поднимает светопроём над кровельным ковром и защищает его от протечек. Глухое исполнение исключает продувание и упрощает обслуживание.

Исполнения и обозначения

Как подобрать

• Требуемая освещённость помещения и суммарная площадь светопроёмов
• Размер проёма в кровельной конструкции
• Требуемое сопротивление теплопередаче по СП 50.13330.2012 для района строительства
• Уклон кровли — изделие рассчитано на плоскую кровлю и уклон до 14 градусов
• Необходимость исполнения М/МТ для блокировки с люками и фонарями серии

Монтаж и обслуживание

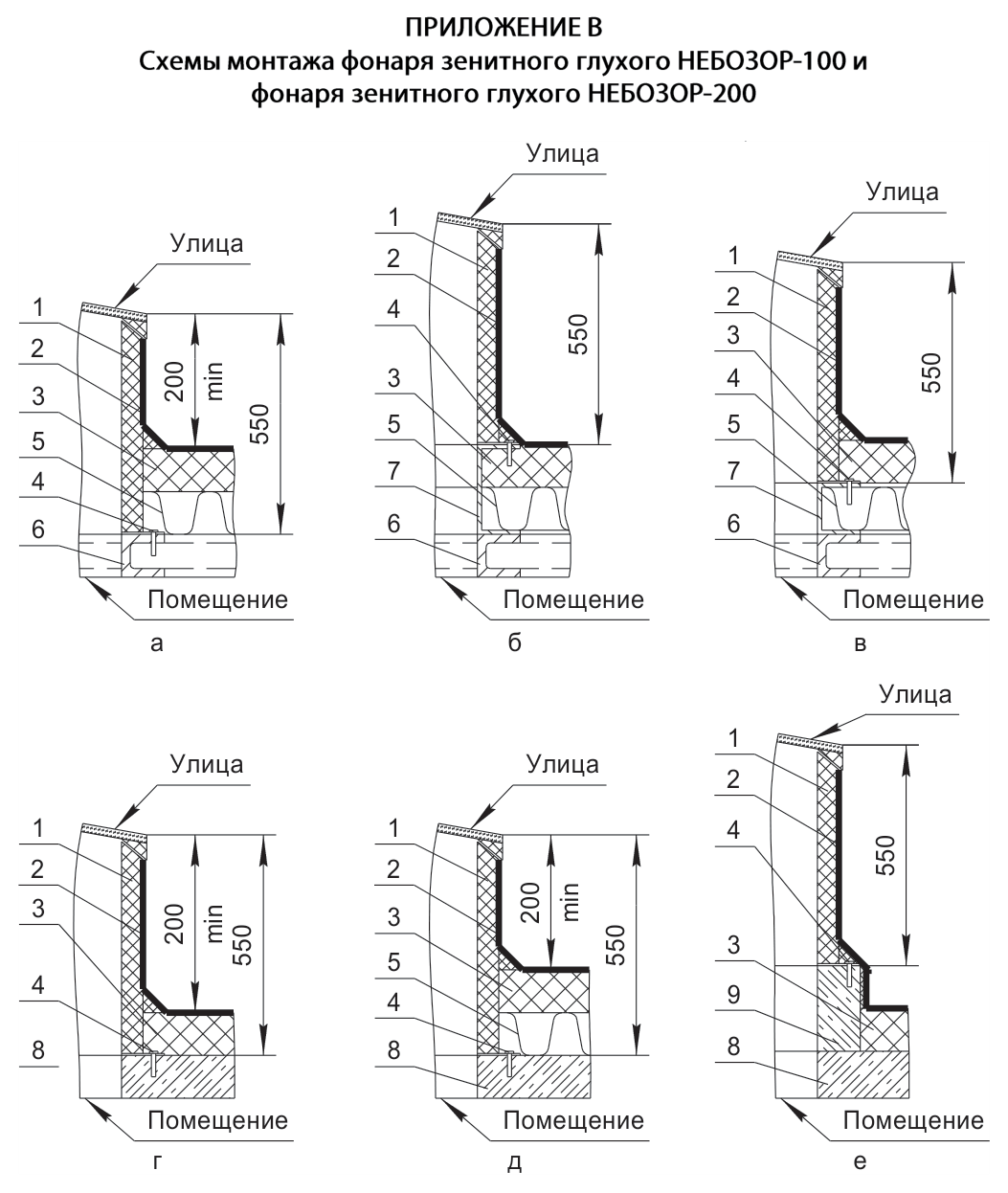

• Крепление к кровельной конструкции через опорный фланец в нижней части корпуса
• Кровельный ковёр выводится на стенки корпуса и герметизируется выше уровня кровли
• Светопрозрачное заполнение защищают от механических повреждений при производстве кровельных работ
• Обслуживание сводится к периодической очистке заполнения и осмотру примыканий
• По фонарю не допускается ходить и опирать на него монтажные приспособления

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (2 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
