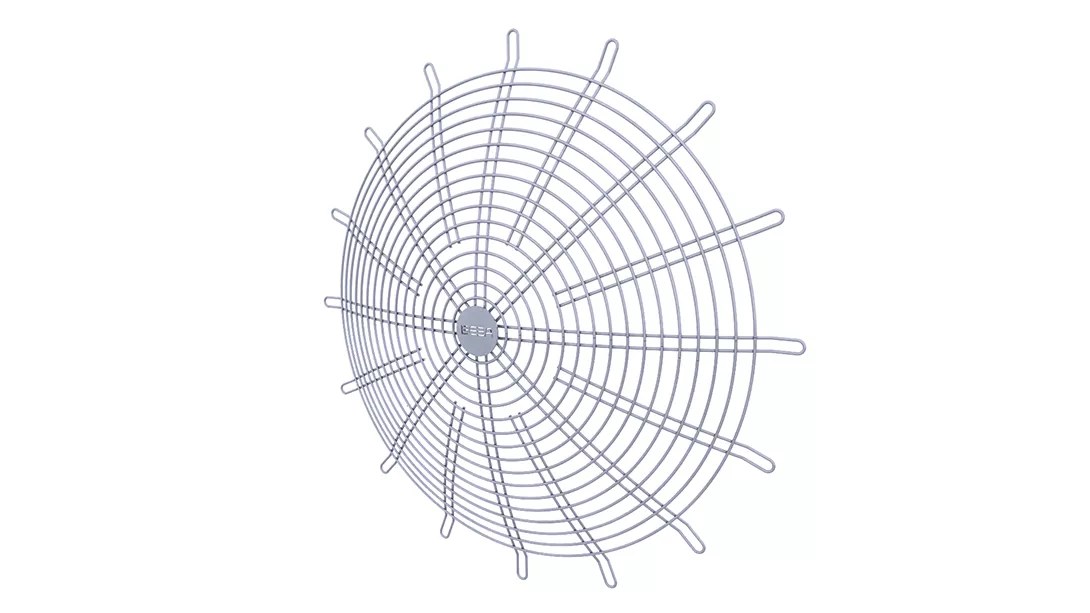

Сетка защитная СЕП для индустриальных вентиляторов
⚙️ Подбор и заказ
Характеристики
Описание
Сетка защитная СЕП для индустриальных вентиляторов закрывает открытое сечение агрегата от посторонних предметов и внешнего механического воздействия. Сферическая форма даёт ей жёсткость и низкое аэродинамическое сопротивление.
Технические характеристики
Конструкция
Полотно сетки выгнуто сферой и закреплено в ободе, рассчитанном на присоединительный размер вентилятора. По сравнению с плоскими цельнопросечными сетками такая форма заметно жёстче: она держит нагрузку от потока без дополнительного каркаса и рёбер.
Материалом служит оцинкованная или нержавеющая сталь — выбор зависит от влажности и агрессивности перемещаемой среды. Обод выполняется под крепление к фланцу вентилятора или к присоединяемой к нему принадлежности.
Принцип работы
Сферическая поверхность увеличивает площадь живого сечения и оптимизирует поле скоростей, поэтому потери давления на сетке остаются низкими даже при больших расходах. Одновременно сетка выполняет роль ограждения открытого всасывания или выброса индустриального вентилятора.

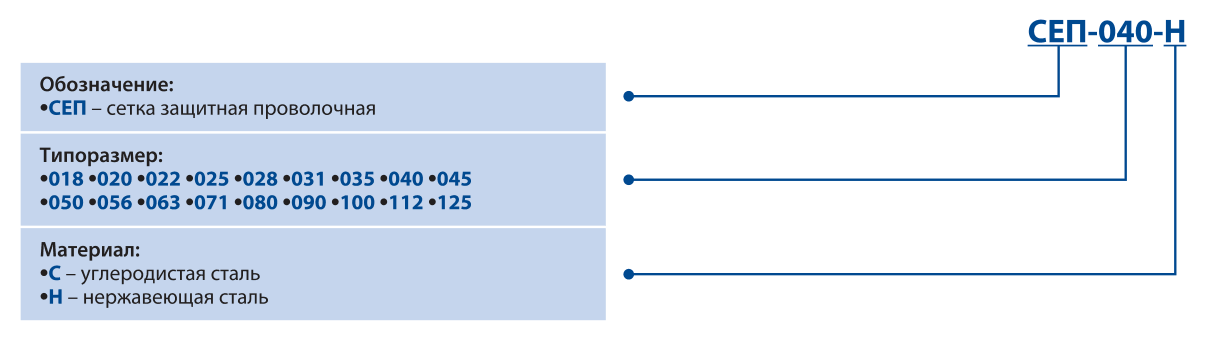

Исполнения и обозначения
Изготавливается из оцинкованной или нержавеющей стали. Типоразмер и присоединительные размеры уточняются по опросному листу.
Как подобрать
- Типоразмер принимают по присоединительному размеру вентилятора ВИР
- Материал выбирают по среде: оцинкованная сталь или нержавеющая
- Учитывают требования к ограждению открытых сечений на объекте
- Дополнительное сопротивление сетки включают в расчёт рабочей точки
- Проверяют монтажный зазор под выпуклую часть полотна
Монтаж и обслуживание
- Крепится к фланцу вентилятора или к присоединяемой принадлежности
- Устанавливается со стороны открытого всасывания либо выброса
- Крепёж затягивают равномерно по периметру, не деформируя обод
- Сетку регулярно очищают от пыли и волокна — засорение поднимает сопротивление
- Деформированное или порванное полотно заменяют целиком

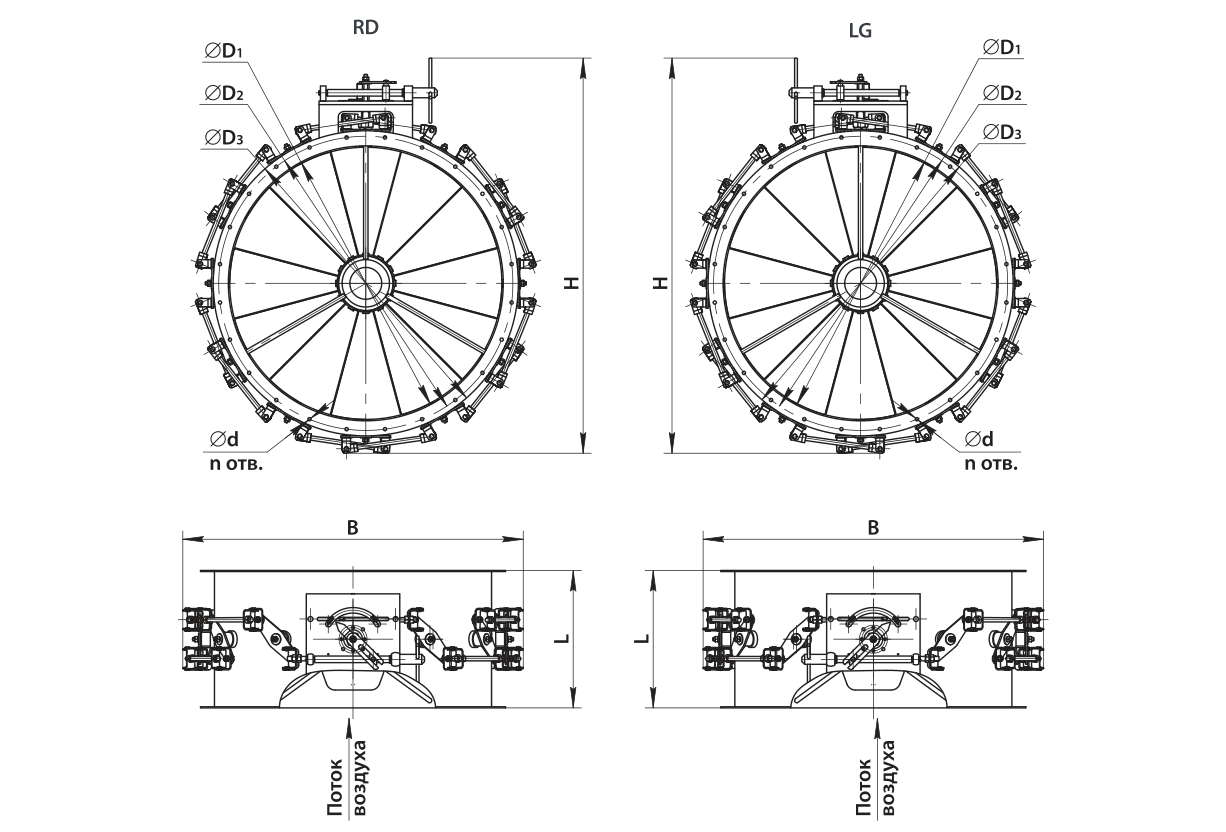

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
